从Nvidia官方推荐电源上可以看到,3090显卡推荐的是750w额定功率电源,所以说高功率电源已经成为30系显卡的标配,并且谁也保不齐40系显卡的功率不会再次提升,那么选择一款高功率电源已经算是一个明智之选。
0

Ryzen立功,Intel不再挤牙膏,30系显卡安培架构,随着CPU和GPU性能大步向前,新一轮的装机潮已经在男生圈悄然上演,我也不能免俗,近期正在筹划自己的DIY主机,势必要在朋友圈比个高低。不过遗憾的是因为显卡缺货而迫使自己的DIY主机一直处于初期阶段,目前到手的也只有电源和机箱。


大家可不要小看了电源和机箱这两样,机箱决定了整个主机的颜值以及后期的升级改造空间,电源则是所有配件能量来源,它的选择更是一个技术活,特别是在面对十代酷睿系列处理器满载功率已经突破300w,30系显卡推荐功率容量已从650W增加到750W的环境下,所以今天便来聊聊我选择的骨伽850w金牌电源+魔影I7机箱。


电源:骨伽GEX850金牌全模组电源


开箱晒物:通体漆黑的16cm长度ATX电源


作为主机中默默付出的角色,电源的存在感一向不高,稳定性和低调的颜值才是一款电源最重要的属性。事实上,电源也不是靠颜值取胜,而是十足的技术党。

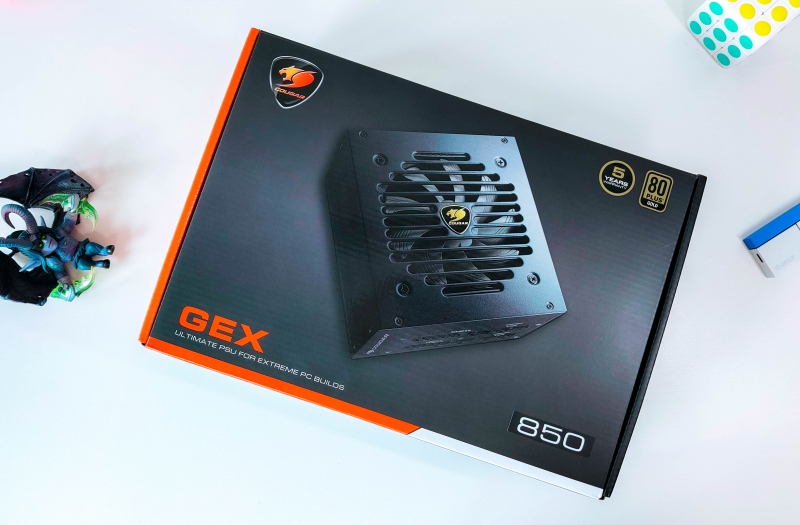

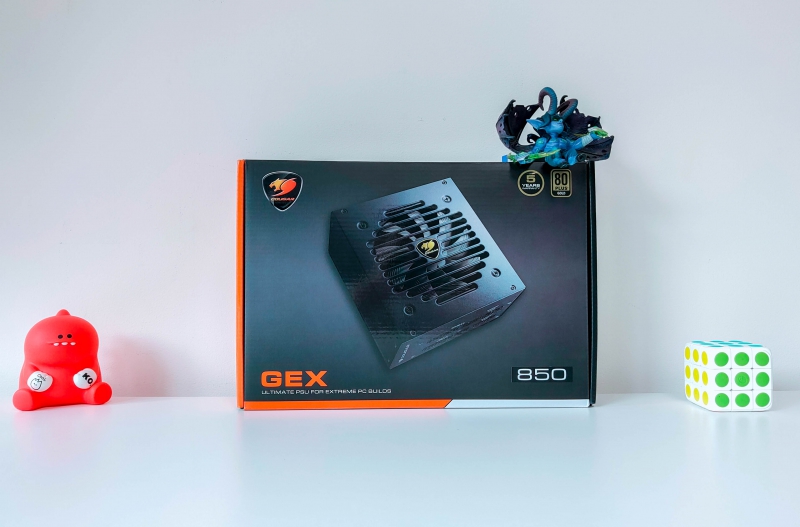

骨伽在包装设计上延续了以往的家族式风格,以黑橙色为主,正面中心位置便是电源的渲染图,左上角有骨伽的美洲豹的徽标,右上角有5年质保标志以及80PLUS GOLD认证标识,以上标志表面均作了UV高光工艺,以此来提升包装质感;左下角是GEX系列标志,右下角则是850w功率贴纸。


骨伽的GEX系系列推出的时间并不长,正式推出时间是在19年的5月份,该系列最大的特色在于拥有80PLUS GOLD认证,截至目前一直有550w、650w、750w和850w四款产品阵容。

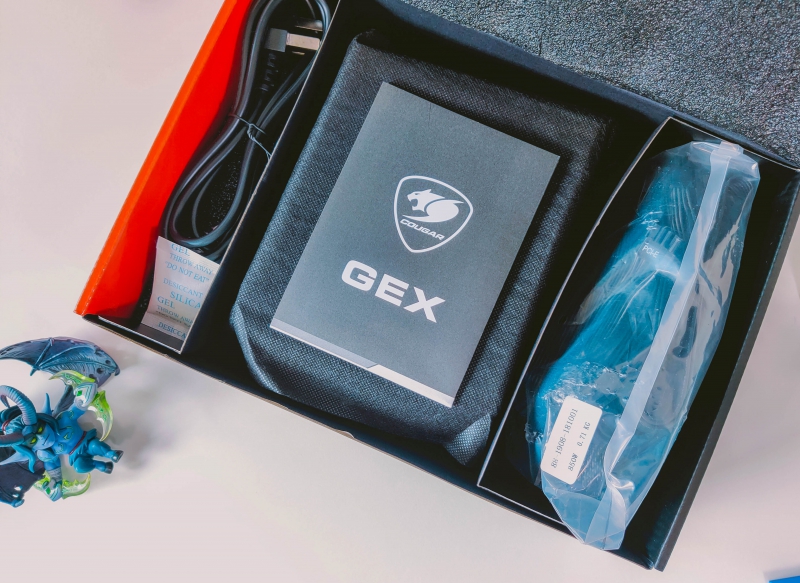

包装内部布局较为整洁,中间区域是被无纺布袋包裹的骨伽GEX850金牌全模组电源,左侧是三相输入电源线以及安装螺丝包;右侧便是折叠好的各种输出电源线。


因为是全模组电源,所以骨伽GEX850电源本身看起来十分简洁,三围尺寸要比标准ATX标准(140×150×86mm)长20mm,也就是160×150×86mm,重量在1.5Kg左右。

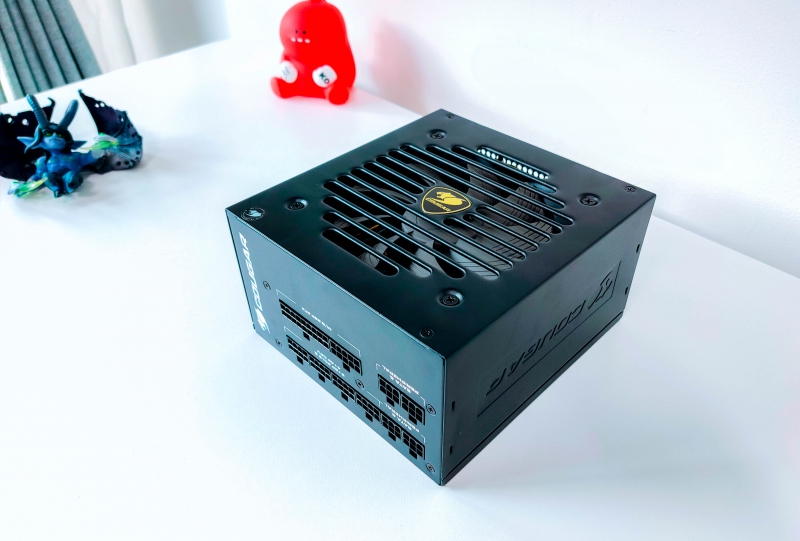

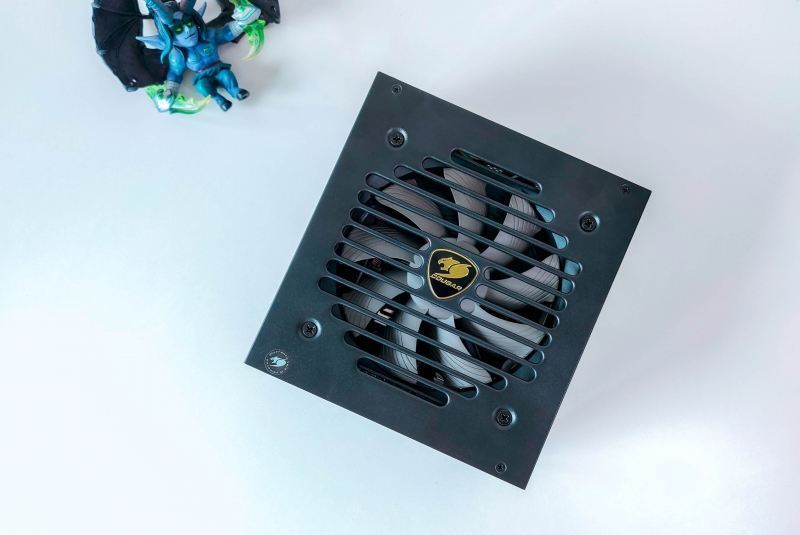

骨伽GEX850电源通体漆黑,风扇格栅与外壳是一体化设计,同时两侧的骨伽徽标也是通过冲压成型,所以电源的整体感十分强烈,同时质感提升不少。

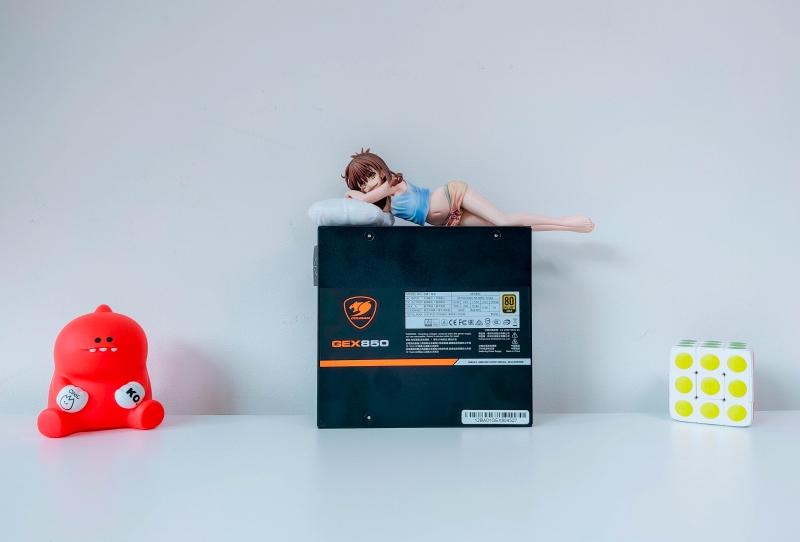

顶部贴有一张产品标签,支持100V到240V交流输入,单路+12V输出设计,额定输出电流为70.8A,相当于849.6W功率 ,+5V与+3.3V通过DC to DC从+12V转出,额定电流均为20A,联合输出功率为额定120W,+5V待机输出则为额定3A电流。

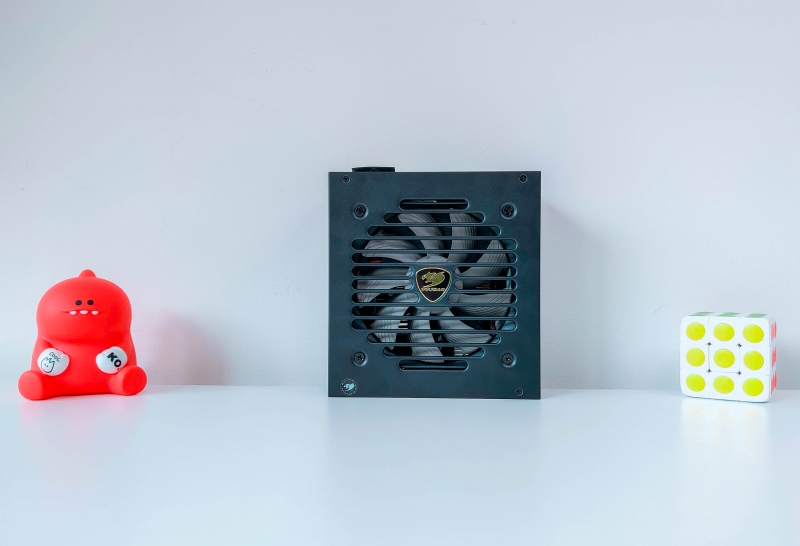

底部有由HDB (液压动态轴承)组成的VB120  DF12025 12RFHN (12VDC,0.32A)散热风扇,电源本身支持智能控温,可以根据自身温度自行调节风扇转速,40%以下低负载自动停转,满载每分钟1600转左右,即使是在满载工作时,噪音依旧比较小。


电源背板处有大面积的蜂窝状散热孔以及常规的单I/O开关,从顶部的标签可以获知这是一款宽幅电源。

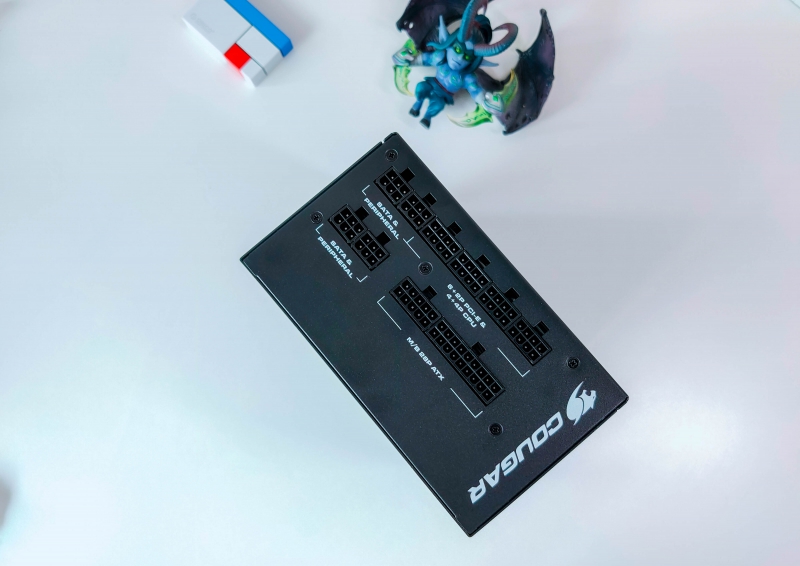

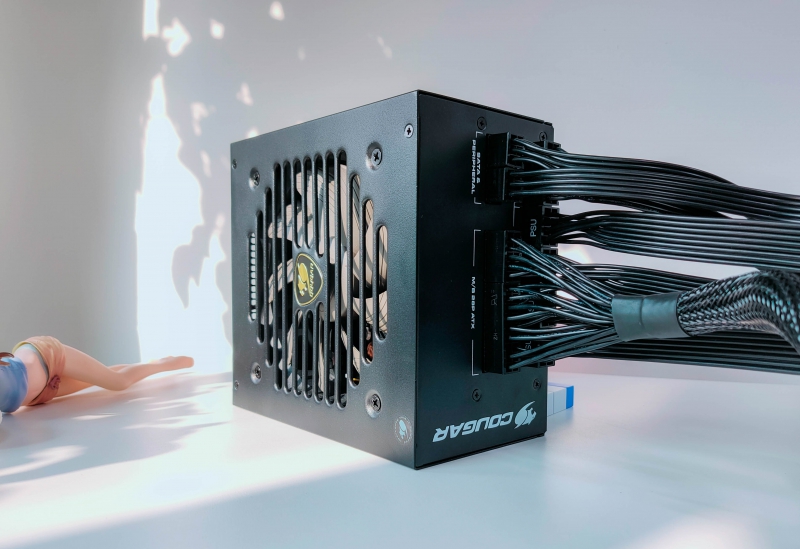

骨伽GEX850电源的模组输出口使用印刷标签进行标识,带有4组8pin接口、4组6pin接口和10+18pin接口。其中8pin用于扩展CPU供电接口与PCI-E供电接口,6pin用于扩展SATA供电接口与D型4pin供电接口,10+18pin接口可以拓展出24pin主供电接口。

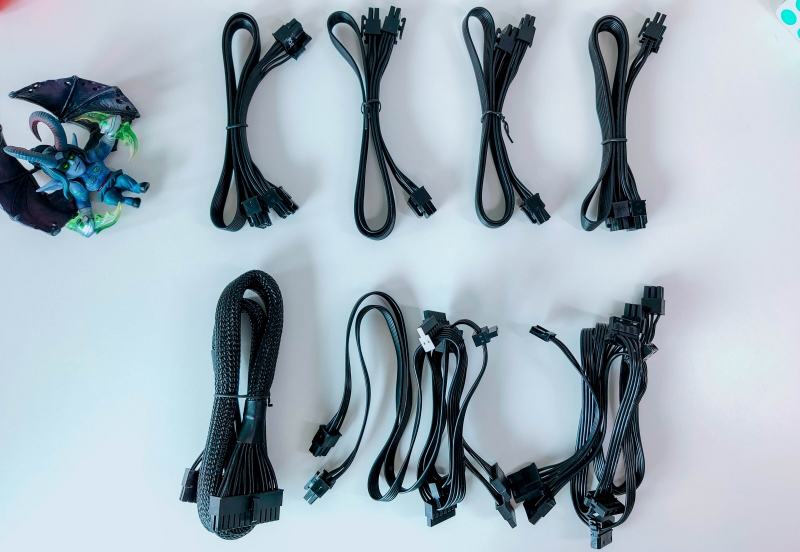

模组线方面,一共提供了1个24pin主供电接口、1个4+4pin CPU供电接口、1个8pin CPU供电接口和6个6+2pin PCI-E供电接口,8个SATA供电接口和6个D型4pin供电接口,恰好可以插满所有模组输出接口,同时这些模组线可以满足当下主流和中高端平台需求。

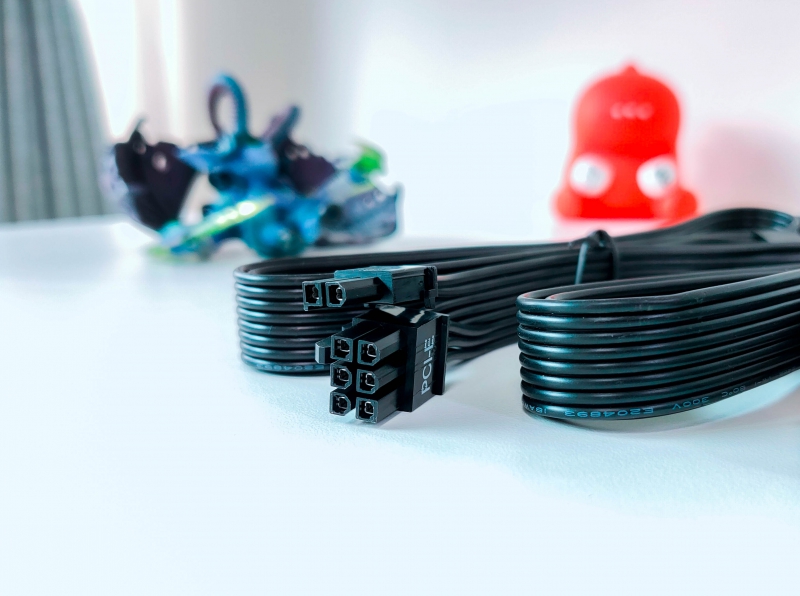

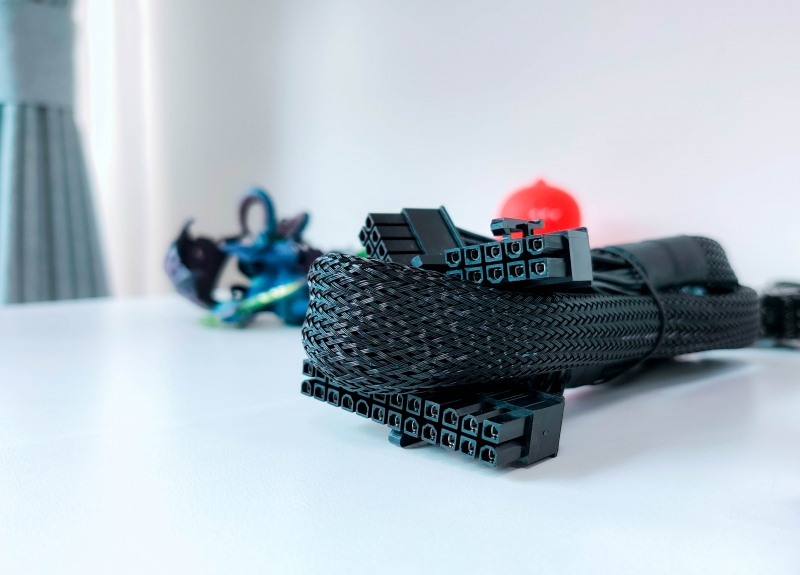

线材方面,24pin主供电线材是编织网包线设计,其余线材则为黑色扁平线材,扁平线材在后期的走线上有比较大的优势,可以充分满足处女座用户的需求,尽可能让机箱内部更加整洁干净。


性能配置:金牌认证&日系电容


作为高科技含量产品,没有专业工具几乎没法测出一款电源的具体表现,资深技术党建议查看超能网的技术评测文,普通用户建议认准电源的一些有含金量的认证以及用料即可,而我属于后者。

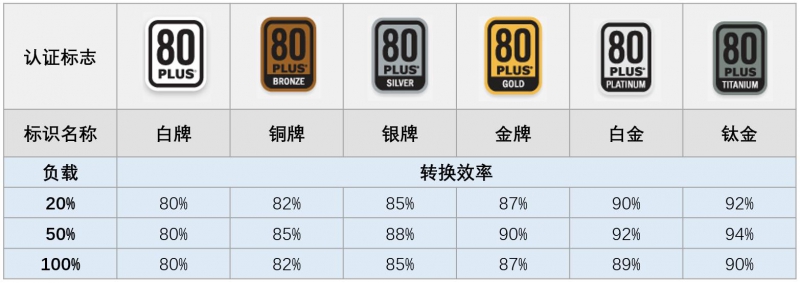

src=http%3A%2F%2Fi0.hdslb.com%2Fbfs%2Farticle%2F751abcd2cf0a35dca83c06f5203aaa4754f3b06b.png&refer=http%3A%2F%2Fi0.hdslb.jpg在电源中金牌认证是最可靠的认证标准值。该标准的创建是为了推荐高效使用能源,该标准由美国能源效率认证机构(ECOS)于2004年开始。此认证标志仅适用于根据电源负载在10%负载,20%,50%和100%额定负载环境下显示80%或更高效率效率的产品,作为效率部分的标准。

image.png毫无疑问,骨伽GEX850电源也获得了80PLUS金牌认证,从认证资料中可以查看到骨伽GEX850电源拥有最大效率为90%(典型值,负载为50%)。 [80PLUS认证阈值,20%负载= 87%,50%负载= 90%,100%负载= 87%]

在40%的部分测得的最大效率为92.68%,甚至在100%负载下测得的最大效率为89.32%,证实了超出参考值(87%)的出色结果。与GOLD认证参考值相比,它显示出高效率,从最低2.32%到最高4.84%。

在交叉负载测试中,骨伽GEX850电源在+ 12V最大负载(= 849.6W输出)下测得90.54%,在+ 3.3V和+ 5V线路(= 120W)最大负载测试下测得84.63%。

除了80PLUS认证外,在用料上骨伽GEX850电源采用了日系电容,主电容有NIPPON CHEMI-CON 680uF / 400V-105℃,次电容使用1000uF / 16V,2200uF / 16V-105℃电解电容,560uF / 6.3V,470uF / 16V固态电容。同时拥有LLC谐振电路和DC至DC电路来提供稳定的输出。


在我们最关心的pcie和CPU供电接口上,骨伽GEX850电源采用了3+1模式(三个pcie接口+一条4+4p的cpu接口),所以在拓展性上不仅支持最新的Z490系主板,同时可满足多显卡交火,可玩性大大增强。


总结:30系显卡标配电源


从Nvidia官方推荐电源上可以看到,3090显卡推荐的是750w额定功率电源,所以说高功率电源已经成为30系显卡的标配,并且谁也保不齐40系显卡的功率不会再次提升,那么选择一款高功率电源已经算是一个明智之选。


落地到骨伽GEX850金牌全模组电源身上,作为德国品牌,骨伽保持了系列一贯的高品质和优质用料,同时在稳定性和转换率上都有非常出色的表现,80PLUS金牌认证也充分保证了其品质,不管是用于当前的30系显卡还是为了应付后期的更高显卡都有着相当不错的竞争力,而这也是我选择它的原因之一。


机箱:骨伽魔影I7机箱


开箱晒物:双层式后窗结构


办公电脑我更加讲究小巧便携,性能够用,所以一直在攒一台迷你主机用来办公,但是游戏电脑我更加喜欢张扬一些,灯光上讲究霸气四溢,个性化十足,与自己的游戏世界融为一体,所以我此次选用的是骨伽魔影I7机箱,一款游戏机箱。

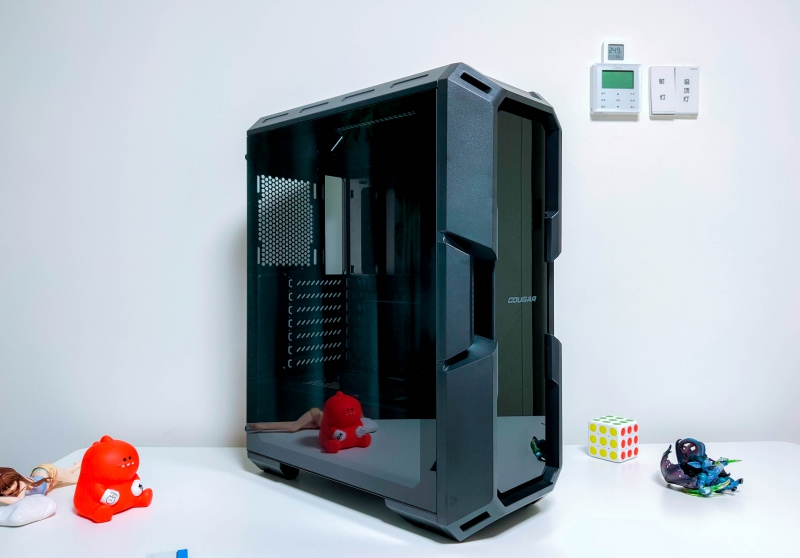

骨伽魔影I7的三围尺寸是410mm*210mm*520mm,是一款中塔机箱,重量达到了6.5Kg,机身除了钢化玻璃外便是0.7SPCC钢材,用料扎实,同时在整体做工上几乎看不到过大的拼接缝或者凹凸不平的衬板。

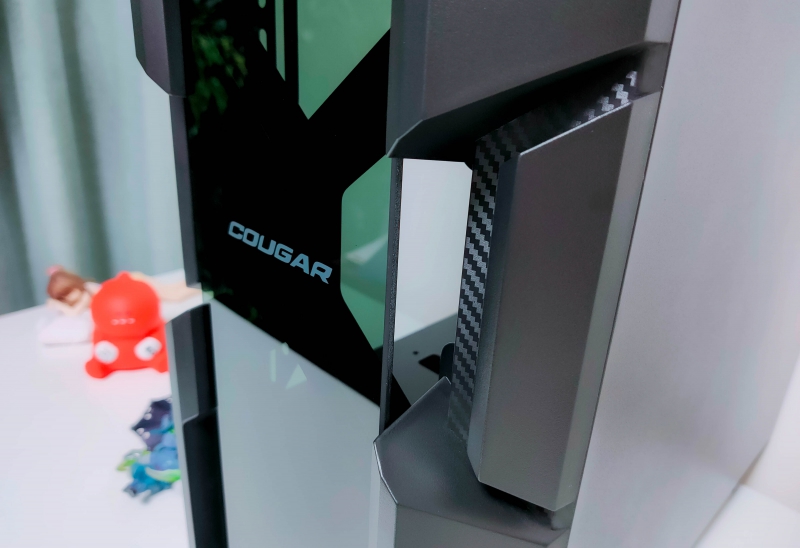

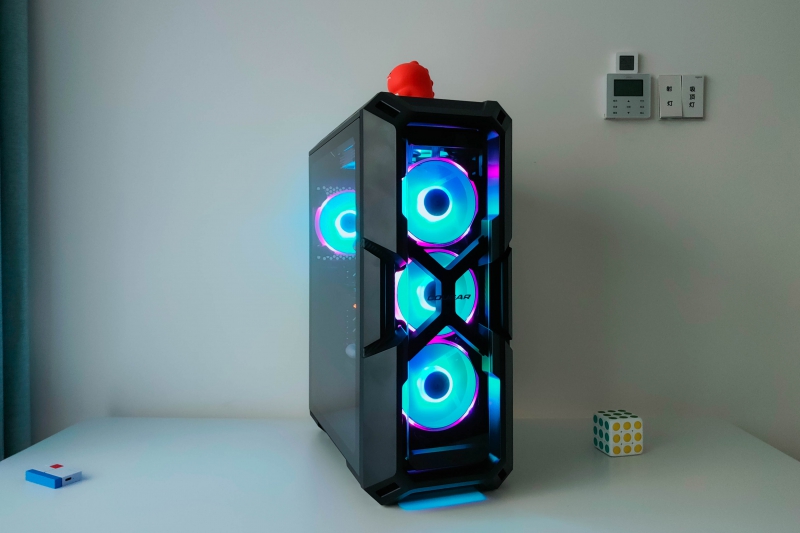

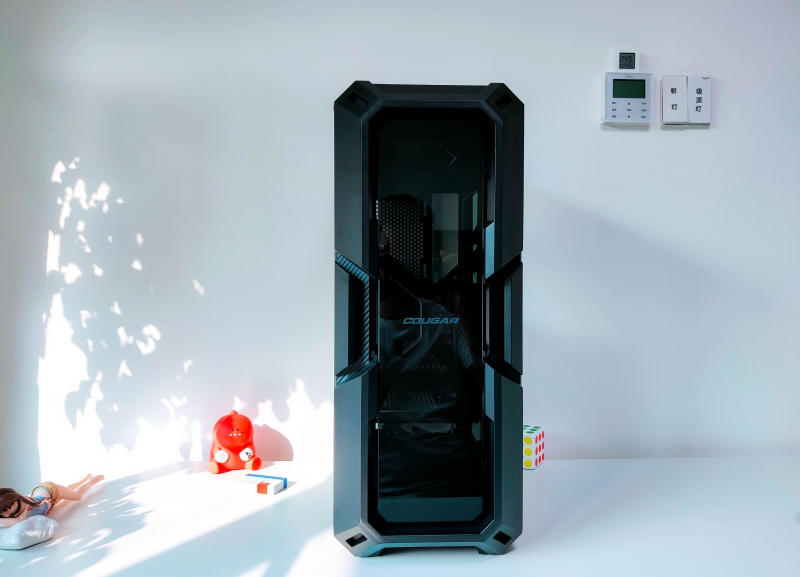

骨伽魔影I7机箱整体延续了德系硬朗风格,前脸肌肉感明显,采用了仿碳纤维+钢化玻璃两种元素,将酷炫的灯效和低调的整体风格完美结合起来,做到了关机时安静沉稳有力量,开机时灯光炫酷,科幻感十足。

而正面钢化玻璃中心位置印刷有骨伽英文名称。

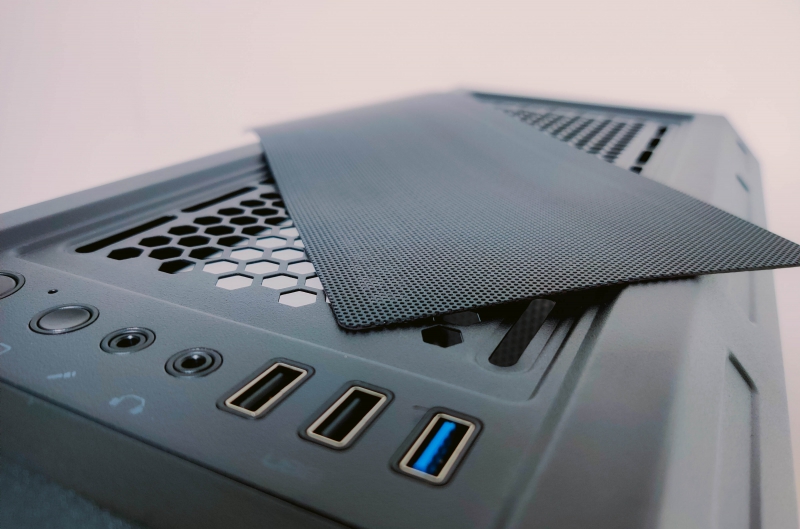

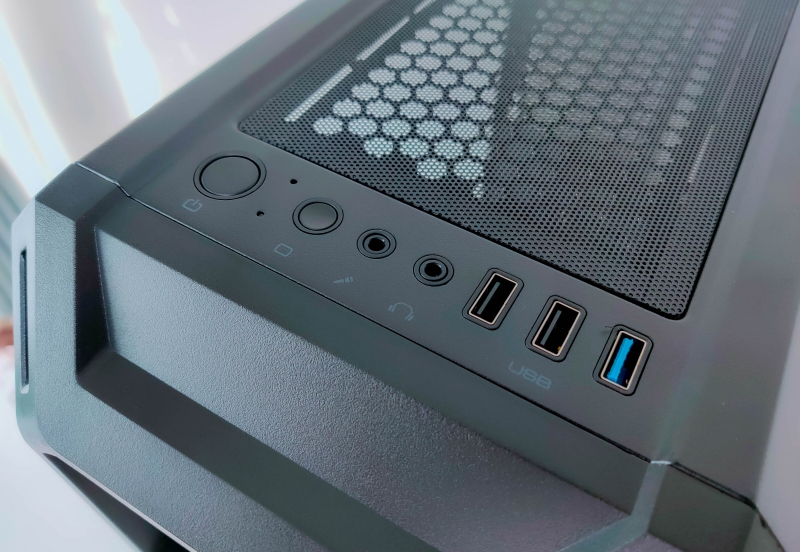

机箱的I/O面板布局在机箱顶部前面,从左到右分别是电源、指示灯、重启、麦克插口、耳机插口、双USB2.0接口和1个USB3.0接口,不管是接口类型还是数量均可满足日常使用,但是如果能增加一个Type-C接口拓展性更好。


I/O面板往后便是一款大面积的散热格栅,为了避免大颗粒灰尘进入机箱内部,顶部还带有一个磁吸防尘罩,磁力适中,可以轻松拿取清洗,再加上是外置,所有日常清洗十分方便。

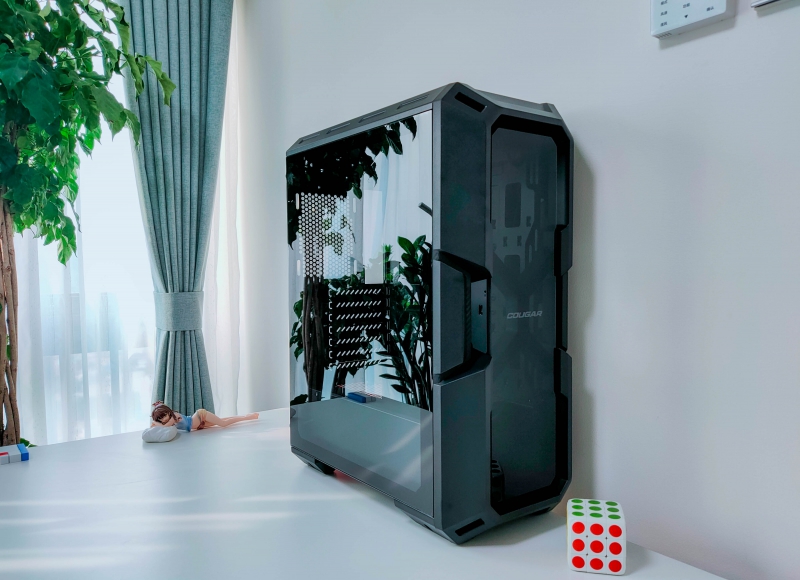

除了前脸带有钢化玻璃外,骨伽魔影I7还是一款侧透机箱,左侧边依旧是一整块钢化玻璃,厚度约为4mm,但不同于市面上大部分玻璃材质侧透机箱直接在玻璃上打孔来进行固定,骨伽魔影I7左侧钢化玻璃四周镶嵌有0.7SPCC钢材,通过螺丝将0.7SPCC钢材边框固定在机箱上,这样不仅破坏了玻璃整体一体性观感,还增加了玻璃破裂甚至爆碎的风险。

机箱右侧板依旧是非透视的0.7SPCC钢材,所有侧板通过免工具拆卸,用户只需要徒手将大头防滑螺丝拧下即可打开两个侧板,拆卸过程比较简单。


机箱底部做了抬高设计,一方面让机箱看起来更提拔,同时为电源预留了足够的风道空间,同时为机箱后期的清洁工作预留有空间。


内部构造:全尺寸ATX主板

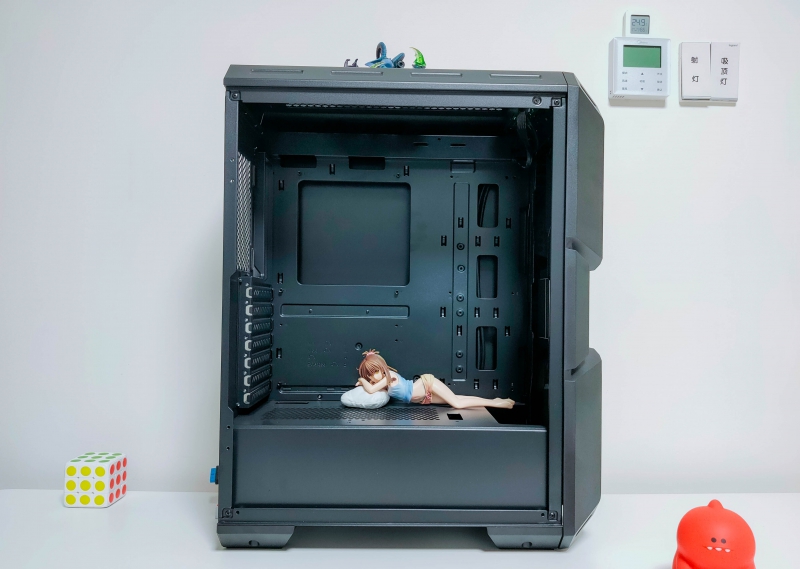

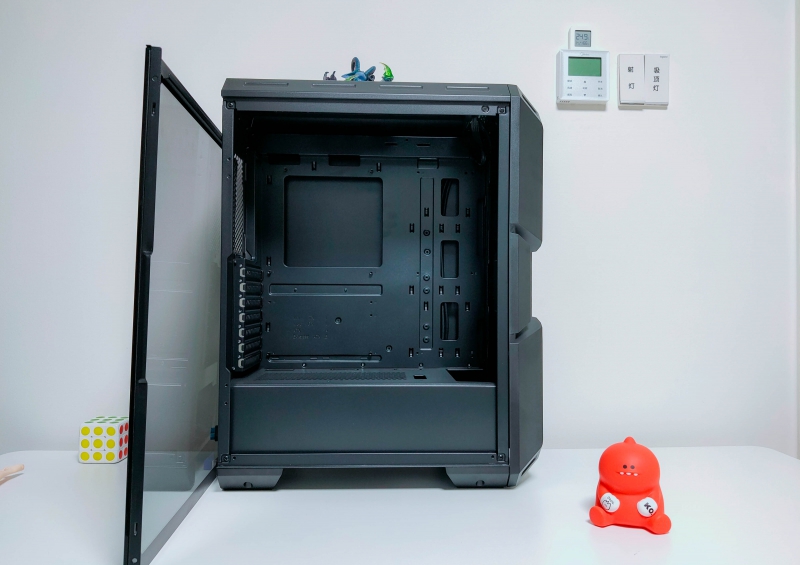

打开侧边即可看到机箱内部布局,作为一款中塔机箱,骨伽魔影I7支持全尺寸主板,包括Mini ITX,Micro ATX,ATX,Exteded ATX,为了便于用户装机,在机箱内标识着相应主板的缩写字母,Mini ITX对应I,Micro ATX对应M,ATX对应A,Exteded ATX对应E。


从机箱的三围尺寸上我们知道骨伽魔影I7是一款大号的中塔机箱,而这“大”主要体现在顶部镂空位置,将机箱的高度增加了约30mm,相比传统机箱,骨伽魔影I7从根本上避免中高阶主板马甲与顶部散热冷排相互制约的问题,在我们在装机时再也不用考虑是先装主板还是先装水排。

除此以外,机箱内部空间还是十分富裕,例如显卡长度支持340mm,散热器限高达到了165mm,几乎可以满足所有主流平台,同时为后期的升级改造预留了足够的空间。

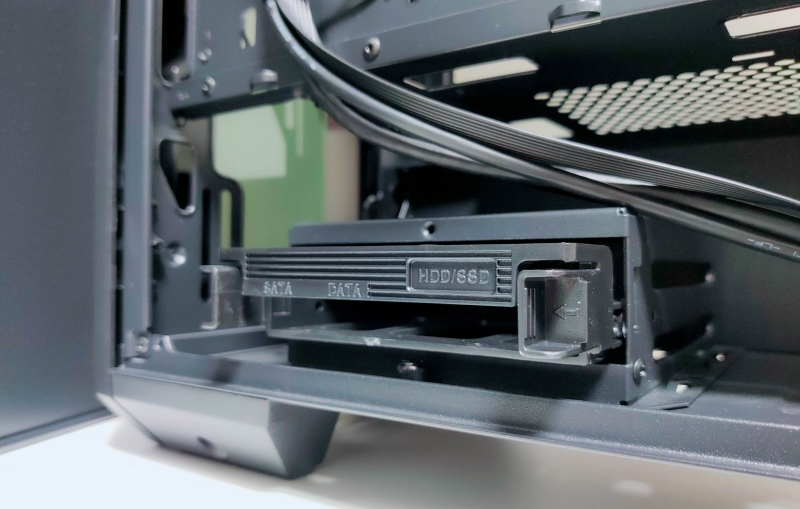

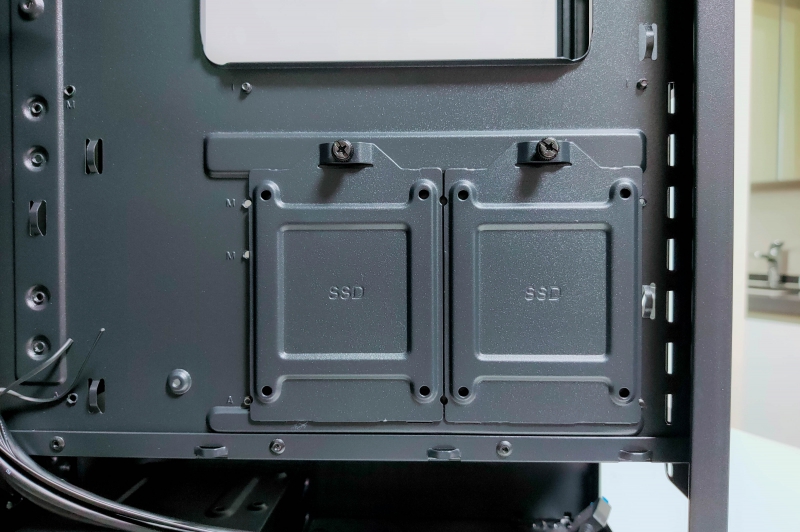

在机箱背部,骨伽魔影i7还预留有4个硬盘位,包括2个2.5英寸硬盘位以及2个3.5英寸硬盘位(内附2个SSD硬盘架)。

为了便于用户走线,在背面设计了独立的走线空间,走线空间上布局了多个扎线孔,不得不说相比几年前的机箱走线实在是方便太多。


最后便是散热效能了,骨伽魔影i7前部最多可以布局3个120mm风扇(或者2个140mm风扇),顶部最多可布局2个120mm风扇,后部则是一个120mm风扇,总共加起来便是6个风扇。除了风冷,机箱前部通吃120/140/240/280/360规格冷排,顶部可塞下120/140/240规格冷排,散热效能最大化,同时为用户提供了各式各样的风道设计。


总结:酷炫与低调的完美结合

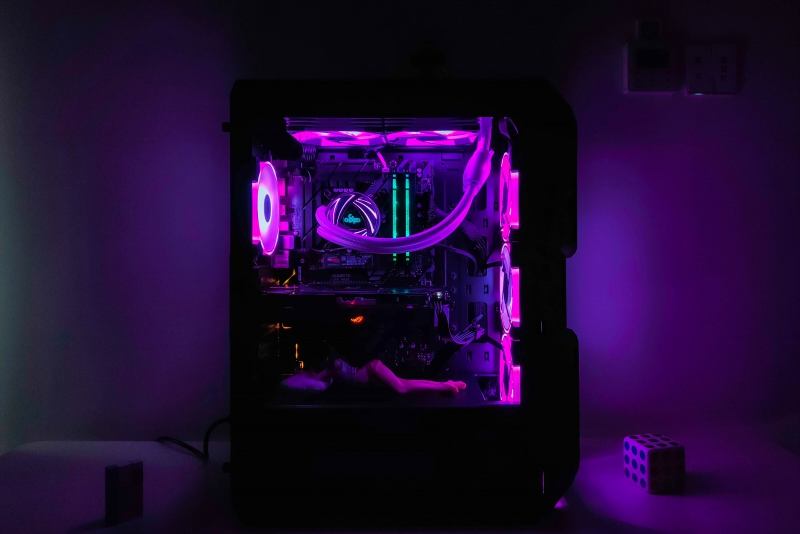

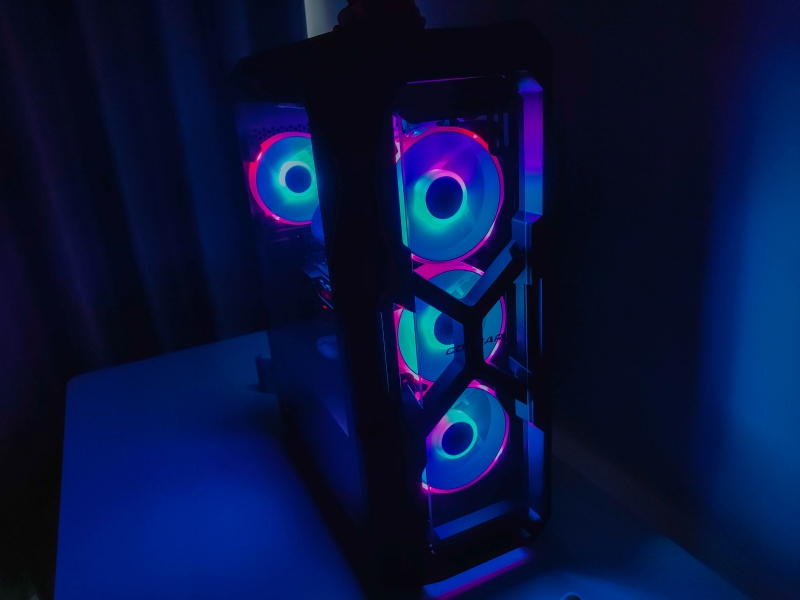

骨伽魔影i7游戏机箱个性十足,喜欢它的人会爱不释手,而对其不感冒的小伙伴会感觉平平无奇,但这并不影响它在粉丝眼里的形象,通过前脸+侧透面板,配合RGB灯光,成功的将酷炫的灯效和低调的外观结合起来,为自己的游戏世界增添一抹色彩。机箱内部讲究实用性和兼容性,不仅能够兼容各类高性能硬件,同时全方位的散热设计又为整套平台保驾护航。
